 Заголовок сообщения: Усилитель КВ на транзисторах с вых. мощностью более 400 W
СообщениеДобавлено: Вс 22 фев 2009 01:48
Не в сети
Аватар пользователя

Зарегистрирован: Сб 12 июл 2008 00:00
Сообщений: 88
Коллеги по увлечению!
По ссылкам, указанным ниже, в разделе Фотогалерея/Наша аппаратура выложены 10 фотографий транзисторного усилителя мощности КВ дипазона, выполненного с системой сложения мощностей и выходной мощностью более 400-т Ватт.

http://www.qth.spb.ru/modules.php?name= ... e&pos=-235
http://www.qth.spb.ru/modules.php?name= ... e&pos=-236
http://www.qth.spb.ru/modules.php?name= ... e&pos=-237
http://www.qth.spb.ru/modules.php?name= ... e&pos=-238
http://www.qth.spb.ru/modules.php?name= ... e&pos=-239
http://www.qth.spb.ru/modules.php?name= ... e&pos=-240
http://www.qth.spb.ru/modules.php?name= ... e&pos=-241
http://www.qth.spb.ru/modules.php?name= ... e&pos=-242
http://www.qth.spb.ru/modules.php?name= ... e&pos=-243
http://www.qth.spb.ru/modules.php?name= ... e&pos=-244
http://www.qth.spb.ru/modules.php?name= ... e&pos=-245

Все авторские права на этот усилитель принадлежат его единственному создателю UA1ACP. Вопросы можно и нужно задавать ему по е-майл ua1aсp@pochta.ru

Я лишь выложил фотографии по просьбе автора.


Вернуться наверх
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Вс 22 фев 2009 02:18
Не в сети
Site Admin
Аватар пользователя

Зарегистрирован: Пн 30 апр 2007 00:00
Сообщений: 10499
Откуда: Санкт-Петербург
Отлично сделано, добавит нечего.

_________________
Можешь сделать лучше, сделай!
Если Вы никого не слышите - это не значит, что не слышат Вас.
Александр. 73!


Вернуться наверх
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Вс 22 фев 2009 22:51
Не в сети

Зарегистрирован: Пн 30 апр 2007 00:00
Сообщений: 2205
В надежде что ua1acp заглянет к нам в гости задам вопросик - а нет ли проблем с нагревом выходных трансформаторов ,охлождается только радиатор ,а охлождение подвала шасси не требуется ?


Вернуться наверх
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Вс 22 фев 2009 23:09
Не в сети
Заслуженный баламут

Зарегистрирован: Вт 01 май 2007 00:00
Сообщений: 5146
RA1ASC писал(а):
В надежде что ua1acp заглянет к нам в гости задам вопросик - а нет ли проблем с нагревом выходных трансформаторов ,охлождается только радиатор ,а охлождение подвала шасси не требуется ?


Наверняка там всё здорово греется. Посмотри на МЛТ двухваттные в параллели(как раз стоят в цепях мощных выходных транзисторов) - некоторые почерневшие уже. Активное охлаждение тоже не прихоть автора.


Вернуться наверх
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Вс 22 фев 2009 23:13
Не в сети
Заслуженный баламут

Зарегистрирован: Вт 01 май 2007 00:00
Сообщений: 5146
Вот здесь Изображение в верхней левой части очень интересное - похоже на контроль КСВ.

Я прав :wink: ?


Вернуться наверх
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Пн 23 фев 2009 01:10
Не в сети

Зарегистрирован: Пн 30 апр 2007 00:00
Сообщений: 2205
Там наверное не просто контроль ксв а взрослая ALC, я к чему спросил- не видно охлождения "подвала "-стало интересно .
Сейчас еще подумал - не полохо было бы поставит переборочку между самим подвалом и передней панелью - используемые индикаторы прозрачны для излучений как от самого усилителя так и наводок на него ,даже если величена незначительная и ей можно пренебресь - увиличется жесткость корпуса :))
а так конструкция знатная ,а главное компоненты отечественные за небольшим исключением.


Вернуться наверх
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Пн 23 фев 2009 02:29
Не в сети

Зарегистрирован: Пн 18 фев 2008 01:00
Сообщений: 136
Откуда: САНКТ-ПЕТЕРБУРГ
Хорошая работа.
В своё время сделал УМ на транзисторах http://forum.cqham.ru/viewtopic.php?t=11211
но гораздо слабее.Хотел вставить фотки не разобрался как.
UA1ACP Уважение !!!


Вернуться наверх
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Пн 26 апр 2010 07:10
Не в сети
Аватар пользователя

Зарегистрирован: Вс 11 окт 2009 00:00
Сообщений: 158
Откуда: Ленинград-В.О.
возобновляя тему про УМы на транзисторах.

был у мня когда-то вот такой вот зверёк
http://www.k-po.com/ZETAGI-B-1200-24V.2.html?last=20

всю свою сознательную жизнь работал он у мня на 27.015 ЧМ/ОБП. Прокормить его номинально вольт/амперы так и не смог - 2 автомобильных АКБ 90 а/ч коротковременно обеспечивали ему 25-26 В, "хз сколько А", стрелку мощ-метра уверенно укладывал на 1кВт +.

внутри - транзисторы mrf-422, по 4 (если память не изменяет) в каждом плече. В раскачке - тот же 422ой.

Оч непрактичная в плане запитки веСЧь. По надёжности - вроде не ломался, не горел, но один мрф-422, когда хотел запасных купить (лет 5-6 назад), запросили 150 долларов.

Посему для себя решил: только лапмы, а точнее пентоды -)

_________________
QRO
ex RA1AMF


Вернуться наверх
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт 06 май 2010 02:02
Не в сети

Зарегистрирован: Сб 01 сен 2007 00:00
Сообщений: 229
Откуда: Ленинград
пентоды??


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Усилитель КВ на транзисторах с вых. мощностью более 400
СообщениеДобавлено: Ср 29 авг 2012 11:50
Не в сети

Зарегистрирован: Вт 02 дек 2008 01:00
Сообщений: 12
Откуда: SPb
Усилитель
Вложение:
P1010002.JPG [ 78.25 Кб | Просмотров: 28350 ]

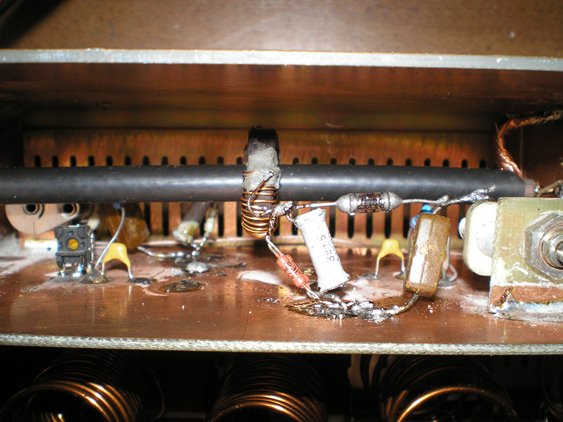

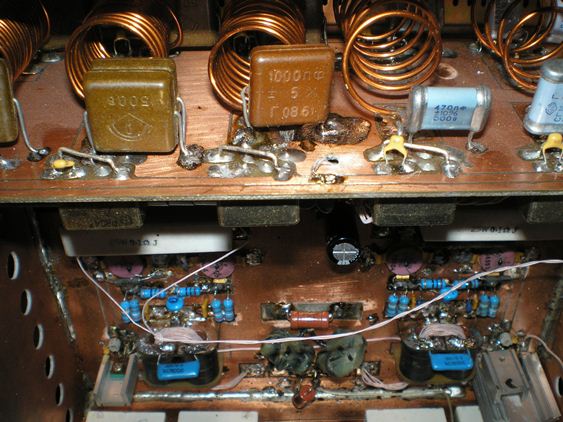

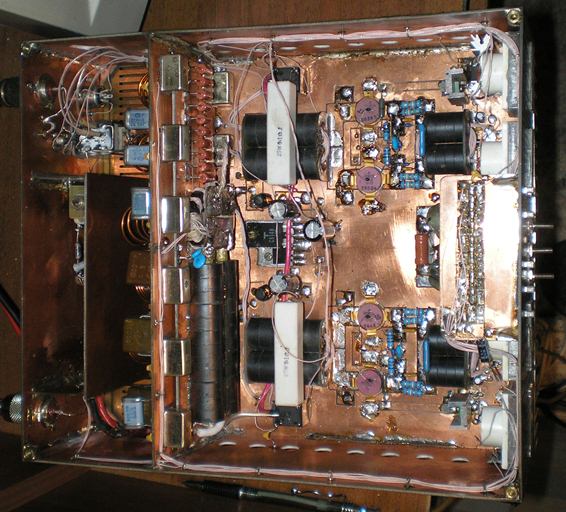

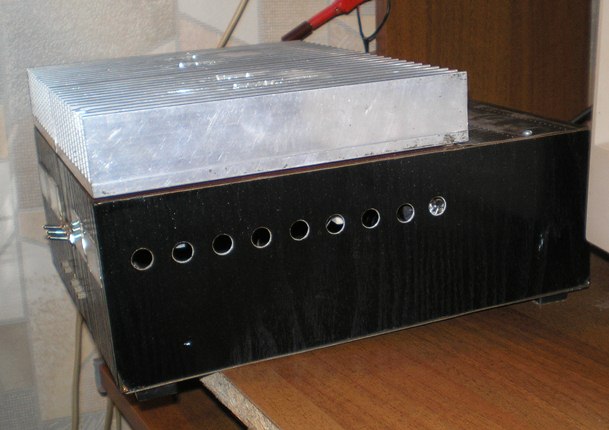

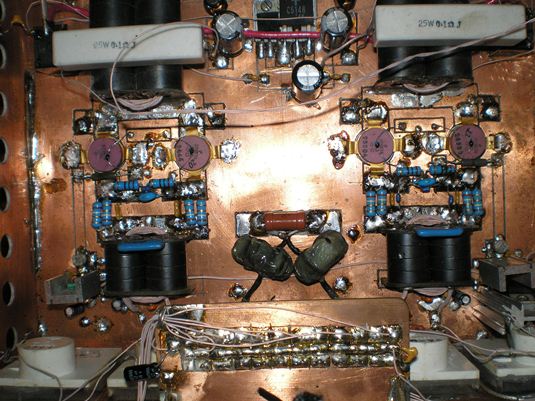

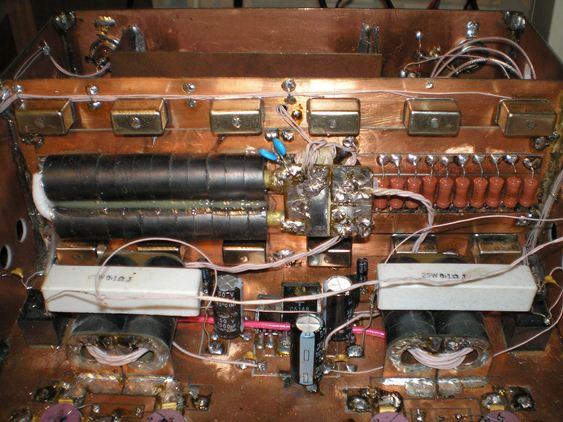

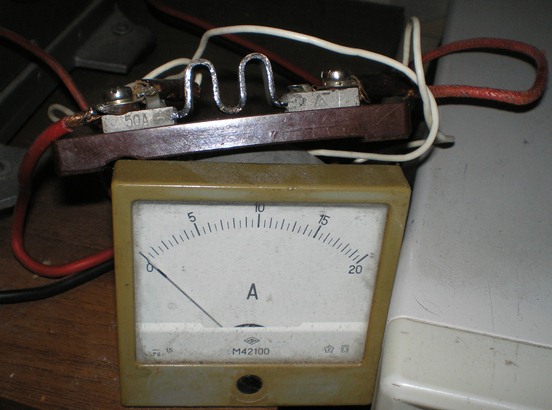

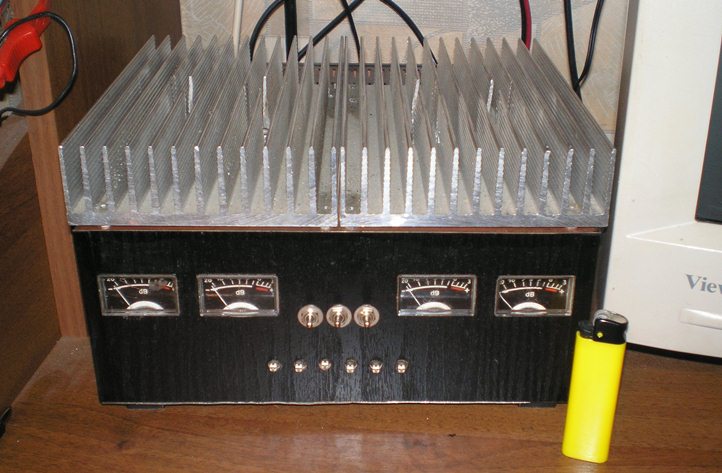

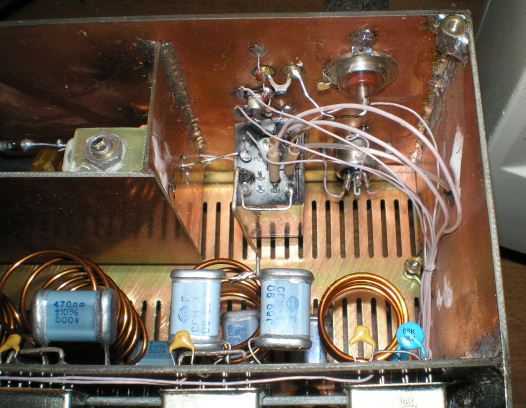

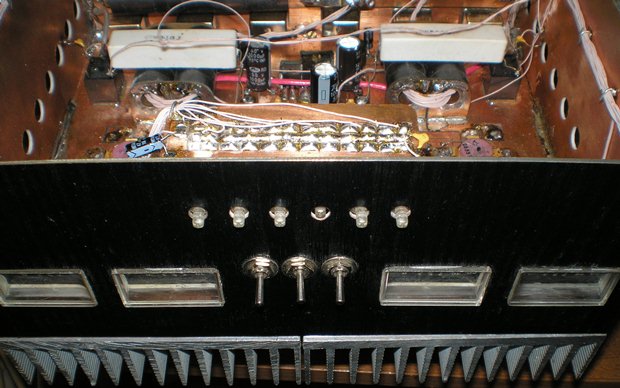

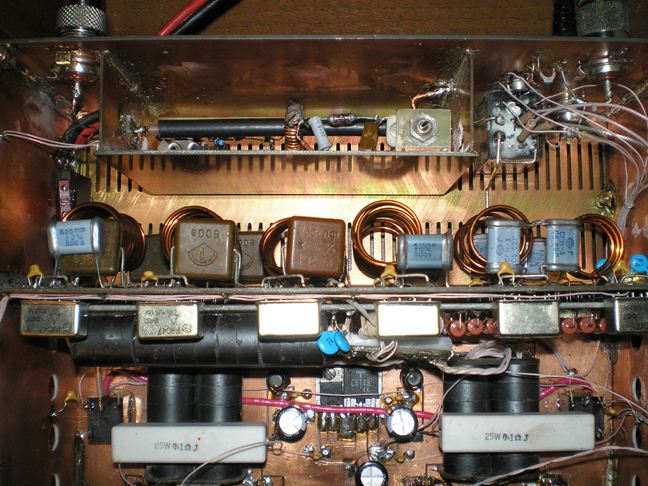

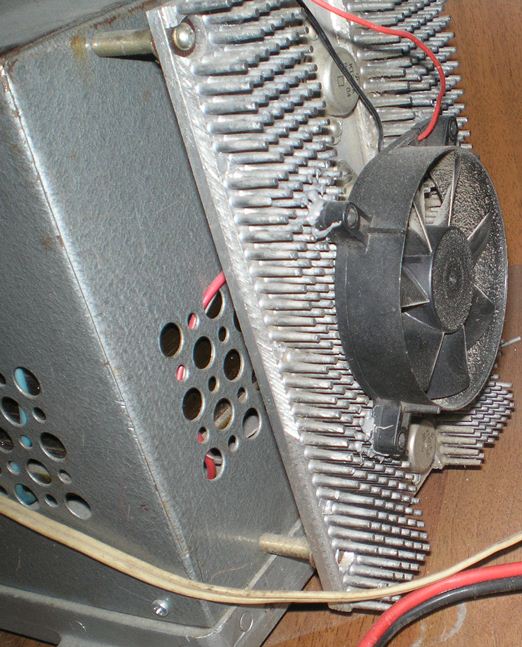

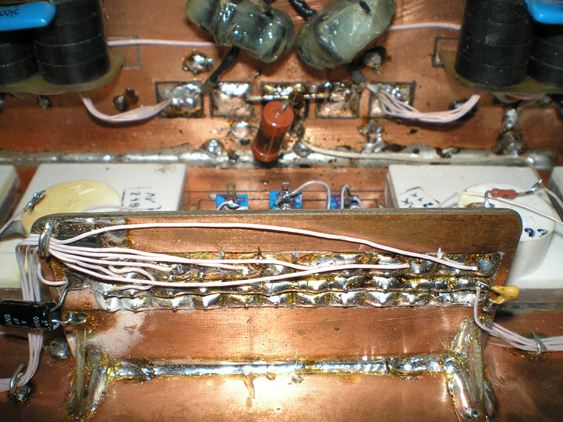

Доброго всем времени суток. Выкладываю фотографии своего нового усилителя мощностью 500 Ватт, со сложением мощностей. UA1ACP


Вложения:
P1010008.JPG [ 69.1 Кб | Просмотров: 28350 ]
P1010007.JPG [ 69.16 Кб | Просмотров: 28350 ]
P1010006.JPG [ 73.02 Кб | Просмотров: 28350 ]
P1010005.JPG [ 89.78 Кб | Просмотров: 28350 ]
P1010004.JPG [ 82.71 Кб | Просмотров: 28350 ]
P1010003.JPG [ 59.48 Кб | Просмотров: 28350 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Усилитель КВ на транзисторах с вых. мощностью более 400
СообщениеДобавлено: Ср 29 авг 2012 11:54
Не в сети

Зарегистрирован: Вт 02 дек 2008 01:00
Сообщений: 12
Откуда: SPb
Вложение:
P1010009.JPG [ 79.3 Кб | Просмотров: 28349 ]


Вложения:
P1010014.JPG [ 64.42 Кб | Просмотров: 28349 ]
P1010013.JPG [ 71.02 Кб | Просмотров: 28349 ]
P1010012.JPG [ 62.16 Кб | Просмотров: 28349 ]
P1010011.JPG [ 70.92 Кб | Просмотров: 28349 ]
P1010011.JPG [ 70.92 Кб | Просмотров: 28349 ]
P1010010.JPG [ 63.58 Кб | Просмотров: 28349 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Усилитель КВ на транзисторах с вых. мощностью более 400
СообщениеДобавлено: Ср 29 авг 2012 11:56
Не в сети

Зарегистрирован: Вт 02 дек 2008 01:00
Сообщений: 12
Откуда: SPb
Вложение:
P1010014.JPG [ 64.42 Кб | Просмотров: 28348 ]


Вложения:
P1010021.JPG [ 78.23 Кб | Просмотров: 28348 ]
P1010020.JPG [ 72.39 Кб | Просмотров: 28348 ]
P1010019.JPG [ 90.88 Кб | Просмотров: 28348 ]
P1010018.JPG [ 66.32 Кб | Просмотров: 28348 ]
P1010018.JPG [ 66.32 Кб | Просмотров: 28348 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Усилитель КВ на транзисторах с вых. мощностью более 400
СообщениеДобавлено: Ср 29 авг 2012 15:59
Не в сети
Аватар пользователя

Зарегистрирован: Вт 04 май 2010 00:00
Сообщений: 1066
Откуда: Санкт-Петербург, Осиновая роща
Прекрасно сделано ! Какие транзисторы на выходе стоят ?

_________________
ex. UB1AAT
QTH LOC: KP50DC
RDA: SP-03


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Усилитель КВ на транзисторах с вых. мощностью более 400
СообщениеДобавлено: Ср 29 авг 2012 21:42
Не в сети
Silent Key
Аватар пользователя

Зарегистрирован: Ср 14 янв 2009 01:00
Сообщений: 6983
Откуда: Тихвин-город воинской славы.
Трижды удалось увидеть аппарат ...

- на стадии набивки печатных плат,
- на стадии завершенного монтажа,
- на стадии одного из первых включений и замере отдаваемой мощности.

Смелость в принятии оригинальных конструкторских решений, высочайшее качество монтажа и изготовления всех блоков и трансформаторов, профессионализм восхищают!
Был, конечно, тихо и скромно задан конструктору только один вопрос ... и получен громко и четко только один ответ :
" Аппарат для меня бесценен, он не продается" !
По праву он взял главный приз год назад на Валдае на выставке рукотворной любительской аппаратуры.
Алексей Алексеевич, спасибо за подробный фоторепортаж. Еще раз все посмотрел. Так держать. Удачи и здоровья Вам!


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Усилитель КВ на транзисторах с вых. мощностью более 400 W
СообщениеДобавлено: Сб 22 дек 2012 16:25
Не в сети

Зарегистрирован: Вс 29 янв 2012 21:12
Сообщений: 31

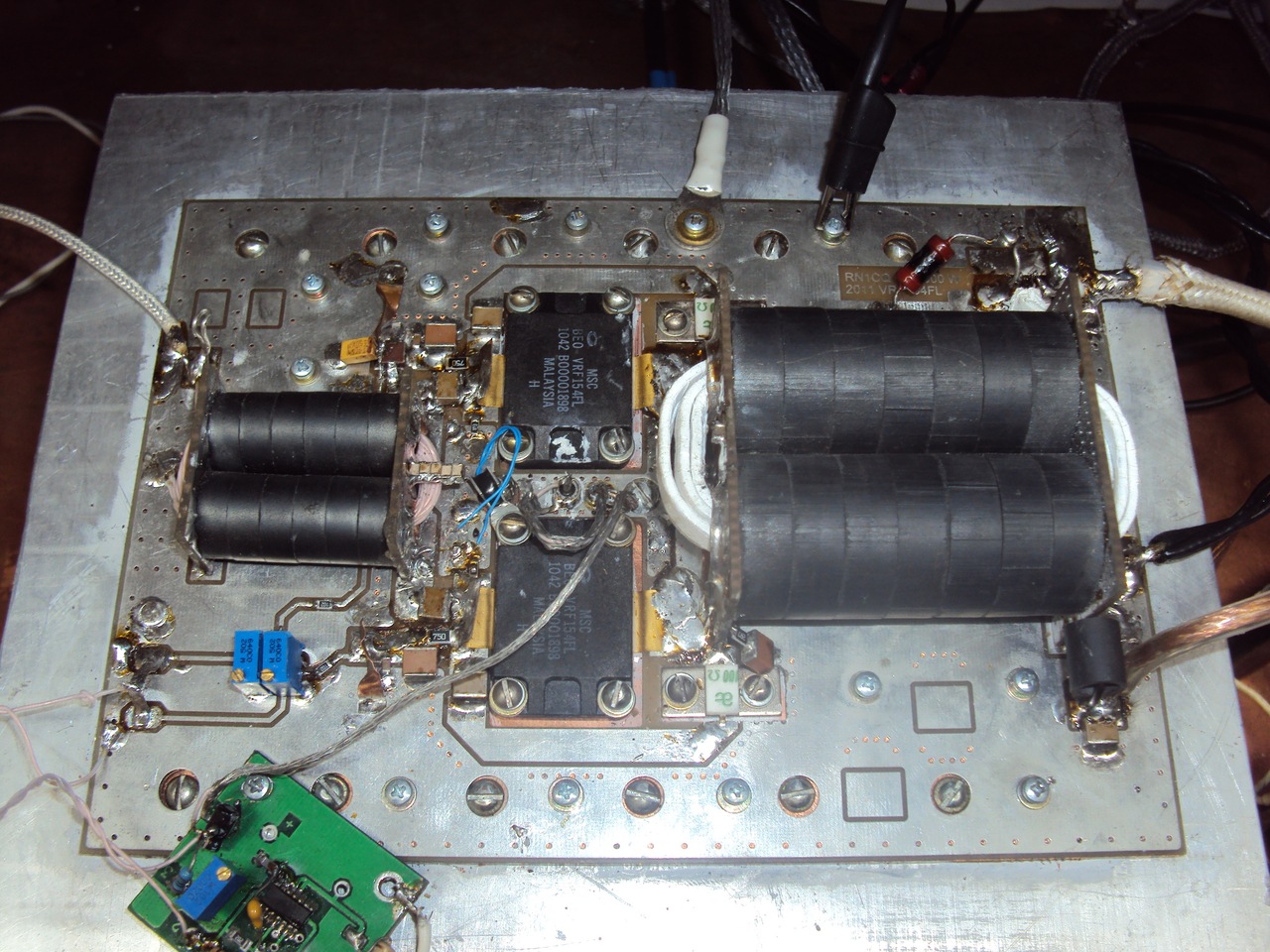

Вот усилок на недорогих аналогах MRF157. Фото старое, макет еще. Делал отцу на днюху.


Вложения:
vrf.jpg [ 383.89 Кб | Просмотров: 27343 ]
Вернуться наверх
 Профиль
