 Заголовок сообщения: Помощь в опознании компонента
СообщениеДобавлено: Пт 06 окт 2017 23:18
Не в сети
Аватар пользователя

Зарегистрирован: Ср 17 фев 2016 23:37
Сообщений: 743
Откуда: Locator: KO59CU

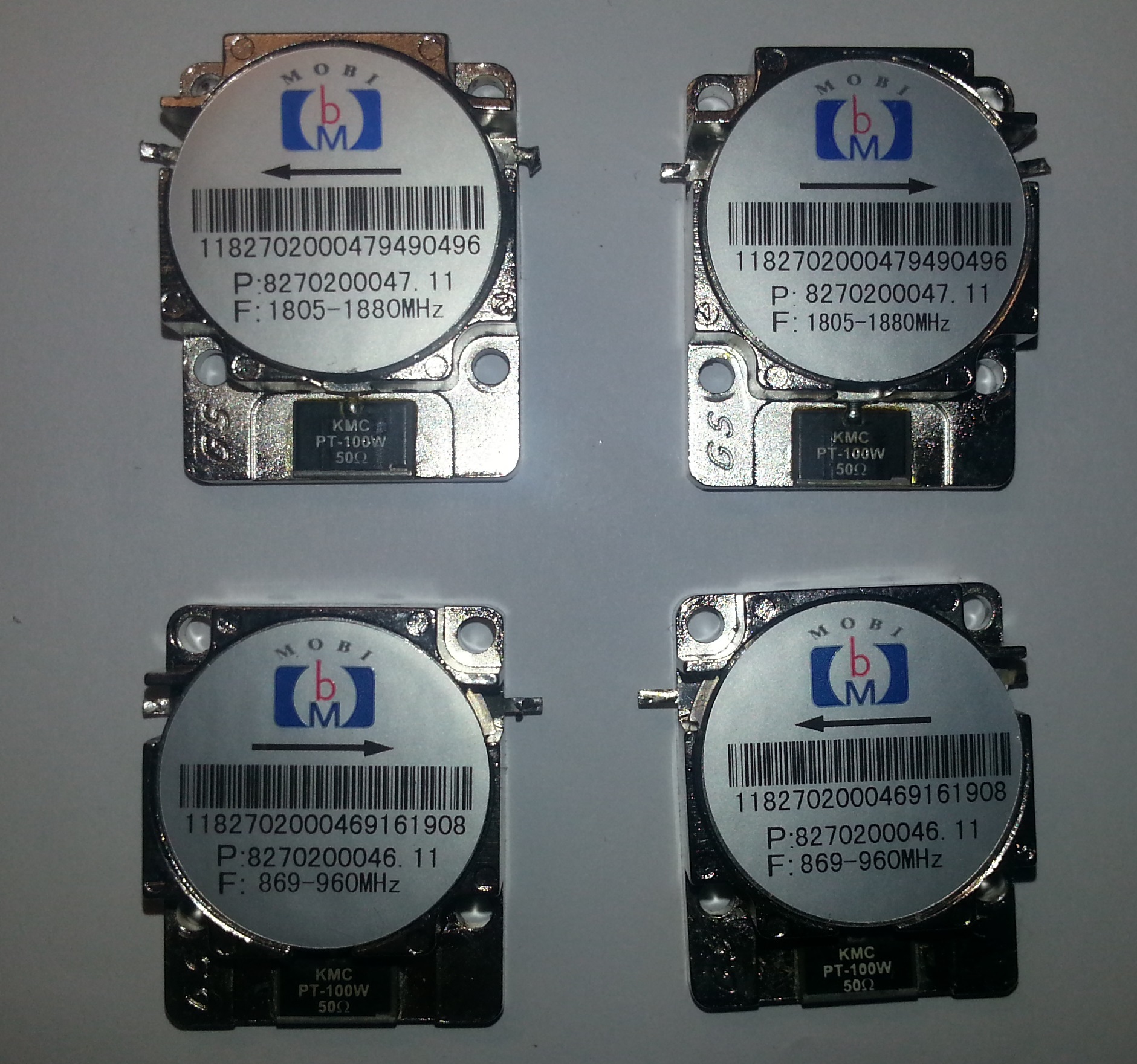

Подарили для возможного использования такие вот колобашки размером примерно с-пол спичечного коробка каждая. Довольно тяжелые, вывод слева, вывод справа, внизу резистор 50 Ом. Что это такое и насколько это можно использовать в радиолюбительской практике?


Вложения:
20171006_2134051.jpg [ 790.6 Кб | Просмотров: 9270 ]

_________________
Знай я раньше то, что я знаю теперь, я бы не знал этого.
(с) Станислав Ежи Лец
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Пт 06 окт 2017 23:39
Не в сети
exRA1AJF

Зарегистрирован: Вт 26 май 2009 00:00
Сообщений: 2007
Откуда: KO59CT
Циркулятор походу. Работает только на означенных частотах.

_________________
LPD - SP517, ex. RA1AJF


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Пт 06 окт 2017 23:41
Не в сети
Аватар пользователя

Зарегистрирован: Ср 17 фев 2016 23:37
Сообщений: 743
Откуда: Locator: KO59CU
RA1AO писал(а):
Циркулятор походу. Работает только на означенных частотах.

То есть никак не использовать?

_________________
Знай я раньше то, что я знаю теперь, я бы не знал этого.
(с) Станислав Ежи Лец


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Пт 06 окт 2017 23:50
Не в сети
Аватар пользователя

Зарегистрирован: Ср 17 фев 2016 23:37
Сообщений: 743
Откуда: Locator: KO59CU
RA1AO писал(а):
Циркулятор походу. Работает только на означенных частотах.

Посмотрел. Да, похоже - никак. Дуплексер-диплексер не сделаешь:)

_________________
Знай я раньше то, что я знаю теперь, я бы не знал этого.
(с) Станислав Ежи Лец


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Сб 07 окт 2017 10:06
Не в сети

Зарегистрирован: Пт 26 фев 2016 21:49
Сообщений: 990
Откуда: Славянка
Борис привет! Используй просто как нагрузки, резисторы мощные 100 Вт на 50 Ом, установи на радиатор и готово. Там же внутри полуволновое или волновое кольцо из 50 Ом полосковой линии и если выход ни чем не нагружать, то получится, что только резистор подключен на землю. Получится очень широкополосная нагрузка.

_________________
Анатолий Анатольевич. ex.( RA0C, EY9AF, RA6XPL, RA6PS, RA6PGY).


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Сб 07 окт 2017 10:51
Не в сети
Аватар пользователя

Зарегистрирован: Ср 17 фев 2016 23:37
Сообщений: 743
Откуда: Locator: KO59CU
RL1L писал(а):
Борис привет! Используй просто как нагрузки, резисторы мощные 100 Вт на 50 Ом, установи на радиатор и готово. Там же внутри полуволновое или волновое кольцо из 50 Ом полосковой линии и если выход ни чем не нагружать, то получится, что только резистор подключен на землю. Получится очень широкополосная нагрузка.

Анатолий, приветствую! Первый раз с такой штукой столкнулся., прекрасная идея. Вход - это начало стрелки?
И, кстати, стрелки в разные стороны у однотипных - это принципиально?

_________________
Знай я раньше то, что я знаю теперь, я бы не знал этого.
(с) Станислав Ежи Лец


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Сб 07 окт 2017 11:27
Не в сети

Зарегистрирован: Пт 26 фев 2016 21:49
Сообщений: 990
Откуда: Славянка
UB1AJU писал(а):
RL1L писал(а):
Борис привет! Используй просто как нагрузки, резисторы мощные 100 Вт на 50 Ом, установи на радиатор и готово. Там же внутри полуволновое или волновое кольцо из 50 Ом полосковой линии и если выход ни чем не нагружать, то получится, что только резистор подключен на землю. Получится очень широкополосная нагрузка.

Анатолий, приветствую! Первый раз с такой штукой столкнулся., прекрасная идея. Вход - это начало стрелки?
И, кстати, стрелки в разные стороны у однотипных - это принципиально?

По большому счету, если там волновое кольцо, а скорее там именно оно, то с какой стороны вход или выход разницы нет. Там две линии по полволны и где они спаяны это вход и выход, а резистор включен на лямда/4 от входа или выхода в одну из линий, разницы нет расстояние одинаковое и поэтому те частоты которые написаны на резисторе гасятся, а все остальные проходят без ослабления. Если использовать как нагрузку и не на этих частотах, то разницы нет на какой вход подключать и для КВ-УКВ это кольцо очень маленькое и можно считать просто полосковой 50 Ом линией. Мультиметром прозвони на корпус должно быть 50 Ом, причем с любого входа, потом можно прогнать на антенном анализаторе и посмотреть КСВ.

_________________
Анатолий Анатольевич. ex.( RA0C, EY9AF, RA6XPL, RA6PS, RA6PGY).


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Сб 07 окт 2017 11:54
Не в сети
Аватар пользователя

Зарегистрирован: Ср 17 фев 2016 23:37
Сообщений: 743
Откуда: Locator: KO59CU
RL1L писал(а):
По большому счету, если там волновое кольцо, а скорее там именно оно, то с какой стороны вход или выход разницы нет. Там две линии по полволны и где они спаяны это вход и выход, а резистор включен на лямда/4 от входа или выхода в одну из линий, разницы нет расстояние одинаковое и поэтому те частоты которые написаны на резисторе гасятся, а все остальные проходят без ослабления. Если использовать как нагрузку и не на этих частотах, то разницы нет на какой вход подключать и для КВ-УКВ это кольцо очень маленькое и можно считать просто полосковой 50 Ом линией. Мультиметром прозвони на корпус должно быть 50 Ом, причем с любого входа, потом можно прогнать на антенном анализаторе и посмотреть КСВ.

Да, ну почти по 50 (по 49,2) - с обоих сторон. КСВ попробую посмотреть трансивером, анализатор пока в планах.Внутри, судя по тому, как лихо притягивает отвертку, находится сильный магнит.

_________________
Знай я раньше то, что я знаю теперь, я бы не знал этого.
(с) Станислав Ежи Лец


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Сб 07 окт 2017 12:10
Не в сети

Зарегистрирован: Пт 26 фев 2016 21:49
Сообщений: 990
Откуда: Славянка
А как ты думал он такой маленький получается. Там магнитный диск на нем ферритовый дист, а на нем приклеена полосковая линия, по моему как то так.

_________________
Анатолий Анатольевич. ex.( RA0C, EY9AF, RA6XPL, RA6PS, RA6PGY).


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Сб 07 окт 2017 12:34
Не в сети
Аватар пользователя

Зарегистрирован: Ср 17 фев 2016 23:37
Сообщений: 743
Откуда: Locator: KO59CU
RL1L писал(а):
А как ты думал он такой маленький получается. Там магнитный диск на нем ферритовый дист, а на нем приклеена полосковая линия, по моему как то так.

По частотам посмотрел - эти штуки получаются для сотовой связи.

_________________
Знай я раньше то, что я знаю теперь, я бы не знал этого.
(с) Станислав Ежи Лец


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Сб 07 окт 2017 15:34
Не в сети
Аватар пользователя

Зарегистрирован: Пт 25 фев 2011 16:21
Сообщений: 2212
Откуда: QTH KP50KD EME,MS 144 - 16 el 600 w
Это циркулятор, его используют на сотовых частотах. При обрыве антенны, передатчик просто лупит в нагрузку, таким образом не сгорает передатчик. Я когда покупал 1/2 кабель у монтажников сот вышек он мне их отсыпал целую горсть))

_________________
http://r1bat.ru

144 16 el
14-21-28 3 el


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Сб 07 окт 2017 16:40
Не в сети
Аватар пользователя

Зарегистрирован: Ср 17 фев 2016 23:37
Сообщений: 743
Откуда: Locator: KO59CU
R1BAT писал(а):
Это циркулятор, его используют на сотовых частотах. При обрыве антенны, передатчик просто лупит в нагрузку, таким образом не сгорает передатчик. Я когда покупал 1/2 кабель у монтажников сот вышек он мне их отсыпал целую горсть))

Теоретически на радиолюбительских частотах для подобной функции его скорее всего не использовать, а вариант интересный.

_________________
Знай я раньше то, что я знаю теперь, я бы не знал этого.
(с) Станислав Ежи Лец


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Сб 07 окт 2017 19:37
Не в сети

Зарегистрирован: Пт 26 фев 2016 21:49
Сообщений: 990
Откуда: Славянка
Почитал в интернете, это не циркулятор, а это вентиль. У циркулятора нет резистора. Володя прав, вентиль для этого и нужен, он в одну сторону пропускает сигнал, а обратно большая развязка. Лучше все таки прогнать на анализаторе, а то может там еще и фильтры какие стоят, а так сразу все станет ясно.

_________________
Анатолий Анатольевич. ex.( RA0C, EY9AF, RA6XPL, RA6PS, RA6PGY).


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Сб 07 окт 2017 21:06
Не в сети
Аватар пользователя

Зарегистрирован: Ср 17 фев 2016 23:37
Сообщений: 743
Откуда: Locator: KO59CU
RL1L писал(а):
Почитал в интернете, это не циркулятор, а это вентиль. У циркулятора нет резистора. Володя прав, вентиль для этого и нужен, он в одну сторону пропускает сигнал, а обратно большая развязка. Лучше все таки прогнать на анализаторе, а то может там еще и фильтры какие стоят, а так сразу все станет ясно.

Я попробую просто к трансиверу подключить. Между входом и выходом у него коротыш.

_________________
Знай я раньше то, что я знаю теперь, я бы не знал этого.
(с) Станислав Ежи Лец


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Помощь в опознании компонента
СообщениеДобавлено: Пн 09 окт 2017 09:59
Не в сети

Зарегистрирован: Пн 30 апр 2007 00:00
Сообщений: 2205
проще ножовкой отрезать резистор от всего и припаять к разъему -вот и будет нагрузка без всего лишнего .По постоянному току там везде коротыш :))

_________________
Хочу приемник с возможностью приема всего спектра электромагнитных колебаний :))


Вернуться наверх
