СВЕРХДЛИННЫЕ ВОЛНЫ
Тех. здание "Зевса" на Google Earth:

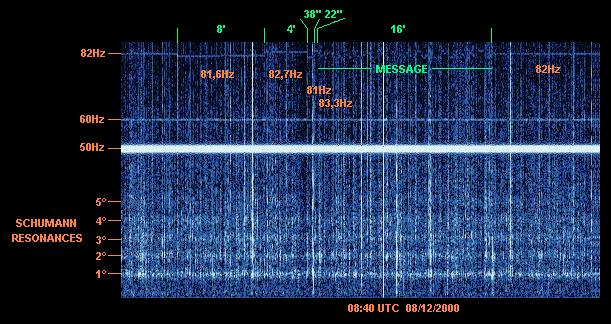

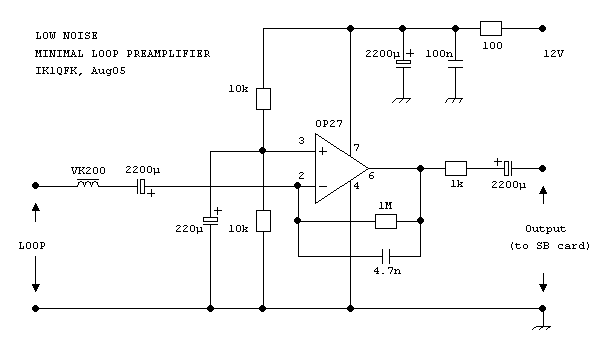

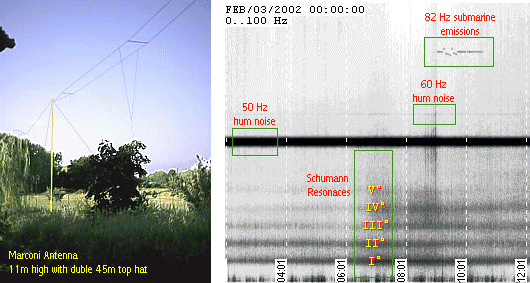

f раб. = 82 Гц, MFSK -1/+1,3 Гц, суммарная P передатчиков 20-30 МВт, ток 200-300 А, глубина контактных скважин 2-3 км, прием на ходу на глубинах до 200 м до антиподных расстояний на буксируемую антенну длиной 1 км.
3 км юго-западнее и 12 км севернее - еще два тех. здания, видны фидеры в просеках на столбах.
18 км севернее - военный аэродром (Оленегорск-1).
Фидеры, уходящие на Восток (30 км) и остальные объекты системы не охвачены зоной хай-реза.
Аналогичные станции US Navy (Michigan, Wisconsin, P=3 МВт) закрыты осенью 2004 г.
_________________________________________________________________
СНЧ радиостанция ВМФ (частота 82 Гц) состоит из двух идентичных радиопередающих модулей (РПМ), нагруженных на горизонтальные антенны, выполненные по типу линий электропередач на напряжение 110 кВ.
Длина антенн составляет 60 км, а расстояние между ними порядка 10 км. Каждый РПМ содержит СНЧ-генератор, низкопотенциальный выход которого подключен к рабочему заземлителю антенны, а высокопотенциальный - к входу согласующего устройства, соединенного с антенной, конец которой также заземлен. Наличие двух заземлителей является характерной особенностью СНЧ-антенны, так как возбуждение ненагруженной антенны технически нереализуемо из-за большой величины ее входного сопротивления.
Реактивная составляющая сопротивления заземленной антенны имеет индуктивный характер и для ее компенсации применяется согласующее устройство емкостного типа, представляющее собой дискретно-перестраиваемый конденсатор.
Схема согласующего устройства выполнена в виде последовательно-параллельного соединения силовых конденсаторных установок, и с помощью ключей, имеющих внешнее управление, может изменять свою структуру таким образом, что емкостное сопротивление согласующего устройства на каждой рабочей частоте будет равным индуктивному сопротивлению антенны. При этом последовательный колебательный контур, образованный антенной и согласующим устройством, оказывается настроенным в резонанс.
В состав СНЧ-генератора входят блок управления, возбудитель и усилитель мощности, который по своему типу относится к классу тиристорных преобразователей напряжения. Блок управления вырабатывает команды на "включение - выключение" усилителя мощности и настройки возбудителя на частоту передаваемого сообщения, а также задает параметры рабочего режима РПМ по частоте.
Возбудитель формирует последовательности импульсов управления тиристорным усилителем мощности, с выхода которого напряжение через согласующее устройство поступает на вход соответствующей антенны.
СНЧ-радиостанция функционирует в двух режимах. В первом (штатном) - излучение осуществляется одним из РПМ, тогда как другой находится в резерве.
Принципы организации системы радиосвязи в СНЧ-диапазоне таковы, что радиостанция в подавляющем числе случаев (более 95%) работает попеременно одним РПМ, в то время как другой находится в резерве, что позволяет поддерживать высокую степень надежности радиостанции в целом.
В исключительных случаях оба РПМ включаются синфазно (режим сложения мощностей в пространстве), а координация действий по организации связи осуществляется по кабельной линии с центрального пульта управления. При этом электромагнитное поле, возбуждаемое радиостанцией, удваивается при удвоении потребляемой мощности.
Данный режим используется в тех случаях, когда необходимо увеличить радиус действия радиостанции или передать сообщение за более короткий промежуток времени, повысив отношение сигнал/шум. В такой ситуации при выходе из строя одного из РПМ уровень поля скачкообразно уменьшится до величины (Е) и задача регистрации сигнала в заданном предельном удалении выполнена не будет.
__________________________________________________________________
Частота 84 Гц (и др.) использовалась в связи с модернизацией радиостанции: была построена новая фидерная линия, в каждый радиопередающий модуль (РПМ) введены дополнительный блок управления, согласующий трансформатор с переменным коэффициентом трансформации и блок коммутации, а также выполнено много других трудоемких работ.
Введение фидерной линии позволило подключать к активному РПМ одновременно две антенны, что дало возможность снизить их суммарное сопротивление в два раза и распределить мощность, генерируемую радиопередатчиком, в равных долях между антеннами. Суммарное электромагнитное поле значительно превысило поле, возбуждаемое радиостанцией в штатном режиме (один передатчик на одну антенну). Введение трансформаторов с переменным коэффициентом трансформации обеспечило наиболее благоприятный режим эксплуатации усилителя мощности (УМ) с возможностью регулирования потребляемой им мощности в широких пределах.
Появилась возможность реализовать режим эксплуатации УМ, при котором его нагрузка остается почти постоянной во всем рабочем диапазоне частот 20-250 Гц. Вновь образованная нагрузка УМ, состоящая из двух контуров, каждый из которых при помощи своего согласующего устройства может быть настроен на собственную резонансную частоту, придало устройству качественно новое свойство - широкополосность и возможность передавать помехозащищенные широкополосные сообщения.
В то же время при сохранении величины возбуждаемого поля потребление мощности радиостанции сократилось в два раза. Уменьшилась нагрузка на полупроводниковые приборы УМ, возросло время его наработки на отказ за счет снижения уровня действующего напряжения и тем самым повысилось надежность радиостанции в целом. Введение блока коммутации позволило реализовать новые варианты рабочей схемы, отвечающей заданному режиму работы. Эксплуатация радиостанции в некоторых режимах создало дополнительные возможности резервирования, облегчило организацию регламентных и ремонтных работ.
