Сделал скрипт на MATLAB для выделения слабых СДВ-сигналов на фоне помех.
Например, вот такой "водопад" с двумя еле заметными сигналами:

А вот результат работы моего скрипта:

Если интересно, то описание здесь - https://acdc.foxylab.com/node/80
(сам код выложен на GitHub - https://github.com/Dreamy16101976/VLF_MATLAB)

Заскринил у себя дома вчерашнюю ночную передачу Зевса. К сожалению уровень 50 герц помех с прошлого года сильно вырос. В 3 соседних парадных по программе инноваций видимо решили заменить обычные лампочки на энергосберегайки. Теперь душат и ОНЧ. С КВ в городе я уже в прошлом году попрощался....
Тем не менее немного видны 4 резонанса Шумана. Интересно что первый резонанс сильно смещён вниз к 5 герцам. Хотя должен быть 8... плюс минус герц

Засек новый источник с частотой около 18,9 кГц и отличным качеством:

Немного про "квантовое радио" статья на английском языке. https://www.nist.gov/news-events/news/2 ... ground-and

Будучи подписаным на множество иностранных рассылок посвященных сверхдлинным волнам. Наткнулся на весьма примечательную переписку западных коллег. Небезызвестным Маркусом DF6NM сделано предположение, которое открыло для меня совсем новое явление, как экваториальный электроджет (гуглится в интернете) проводя наблюдения за частотой одной североамериканской длинноволновой станциеи из северной Дакоты с позывным NML 25.2 кГц. И видя эхо сигнал с частотой 45 герц, рассчитали и пришли к выводу, что отражение приходит от так называемого экваториального электроджета https://groups.io/g/VLF/message/24953 https://klubnl.pl/rsgb_lf_group-archive ... 00077.html

Частота 16.4 кГц.
VLF РАДИОСТАНЦИЯ NOVIKA GILDESKAL (НОРВЕГИЯ)
Координаты: 66°58'58"N 13°52'23"E.
Позывной: JXN.
Период работы: ориентировочно с 1960-х годов (активна).
Мощность передатчика: до 45 кВт.
Классы излучения: F1B (FSK, MSK), A1A (резервный).
спутниковая карта VLF радиостанции Noviken
Спутниковая карта VLF радиостанции Novika

Радиостанция расположена на побережье Норвежского моря недалеко от поселения Novika (в ряде публикаций именуется Novik и Noviken) коммуны Gildeskal. Изначально станция предназначалась для нужд НАТО, однако в настоящее время она находится под суверенитетом Норвегии и используется также и в интересах ее ВМС. Объем информации о данной станции в открытых источниках предельно ограничен, что объясняется, вероятно, тем, что она входит в структуру НАТО, где уровень закрытости военно-технической информации существенно выше, чем, например, в США.
На станции используется антенна типа valley span, аналогичная антеннам радиостанций Jim Creek и Haiku. Проводники ее полотна растянуты почти параллельно в пролете между вершинами двух скал в направлении с северо-востока на юго-запад. Число проводников полотна, судя по спутниковым снимкам и единственному фото периода строительства, равно трем. Длина каждого проводника вместе с растяжками и изоляторами - около 2380 метров. Данных по высоте подвеса полотна, длине фидеров и электрическим параметрам антенны нет.

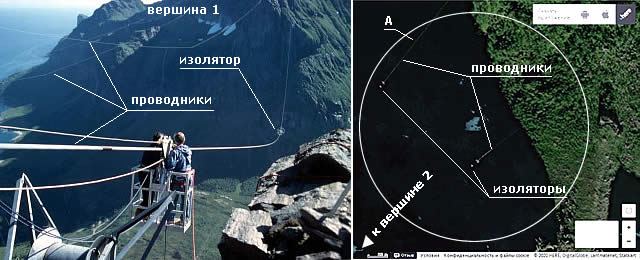

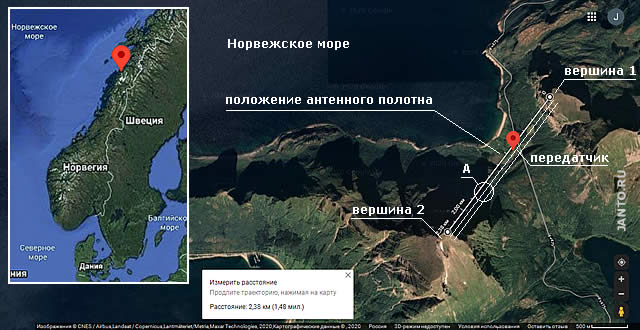

антенное полотно VLF радиостанции Novika
Антенное полотно VLF радиостанции Novika.

На станции используется ламповый передатчик мощностью 45 кВт. Сигнал станции хорошо виден на европейских SDR приемниках, хотя и уступает сигналам более мощных VLF станций Германии, Великобритании и Франции. На североамериканских и азиатских SDR приемниках сигнал практически не просматривается.

информация с сайта https://janto.ru/

VLF РАДИОСТАНЦИЯ TAVOLARA (ИТАЛИЯ)
Координаты: 40°55'21"N 9°43'54"E.
Позывной: ICV/ICW.
Период работы: с 1998 г. (активна).
Рабочие частоты: 20.27 кГц, 20.30 кГц.
Мощность передатчика: до 45 кВт.
Классы излучения: F1B (FSK, MSK), A1A (резервный).
спутниковая карта VLF радиостанции Tavolara

Cпутниковая карта VLF радиостанции Tavolara

Станция Tavolara предназначена для связи с подводными лодками НАТО в акваториях Средиземного и Черного морей. Решение о ее строительстве было принято в 1961 году, построена и запущена в эксплуатацию она была в конце 1960-х годов. Проектирование антенны станции выполняла итальянская компания Simetel s.p.a., предварительно изучив опыт проектирования и строительства VLF станций США.

Станция расположена на северо-восточной оконечности острова Tavolara, находящегося в непосредственной близости от острова Сардиния. Антенну станции относят к типу valley span, основанному на использовании вместо высоких мачт естественного перепада высот рельефа местности, как это сделано на радиостанциях Jim Creek, Haiku и Novika. Однако это не совсем верно, т.к. наряду с перепадом высот рельефа на станции используются и мачты, хотя и не очень большой высоты. Главная (центральная) мачта имеет высоту 133 метра и расположена вместе с передатчиком на вершине скалистой горы Punto Timone. Еще 2 пары мачт имеют высоту чуть более 100 метров. Первая пара (западные мачты) расположена на горе Monte Castellaccio, вторая (восточные мачты) - на горе Monte Papa.

Между мачтами на изоляторах растянуты две системы проводников антенного полотна. Первая образована двумя проводниками, растянутыми между главной мачтой и внешними мачтами пар в виде перевернутой буквы V. Вторая представляет собой 4 вложенных друг в друга треугольника, растянутых за вершины между главной мачтой и внутренними мачтами пар (см. рис.L.. Периметр всего антенного полотна около 3 км.

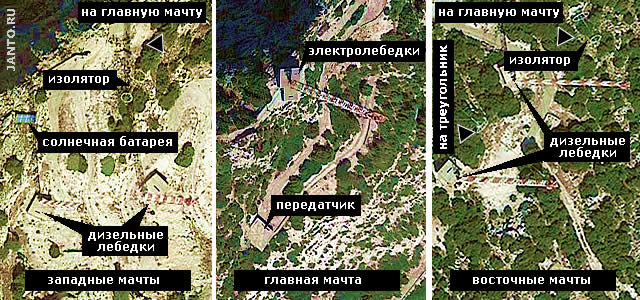

Cпутниковые фото мачт VLF радиостанции Tavolara

Натяжение внутреннего треугольного антенного полотна производится тремя лебедками - одной электрической со стороны центральной мачты и двумя дизельными со стороны внутренних мачт периферийных пар. Натяжение боковых самостоятельных проводников производится двумя парами лебедок - по одной электрической со стороны центральной мачты и по одной дизельной со стороны внешних мачт периферийных пар. Система позволяет в режиме ручного управления опускать и поднимать компоненты полотна, а также обеспечивает их автоматическое натяжение в зависимости от силы ветра. Управление работой дизельных лебедок периферийных мачт при этом осуществляется из центра управления станцией по оптическим лазерным каналам связи.

Наличие двух самостоятельных внешних проводников, имеющих индивидуальные системы натяжения и идущих параллельно внешним проводникам внутреннего антенного полотна, также имеющего свою систему натяжения, возможно, проистекает, из необходимости резервирования на случай ремонта или профилактики, а также может быть следствием модернизации, при которой мощность передатчика была увеличена с 20 до 47 кВт, что потребовало увеличения емкостной нагрузки за счет добавления внешних проводников.

Данных по электрическим параметрам антенны станции, конфигурации ее излучателей, по устройствам ее согласования с передатчиком, а также по электрическим параметрам (кроме мощности) и технической реализации самого передатчика в открытых источниках нет.
