Трехдиапазонный передатчик на транзисторах имеет достаточную для любых соревнований мощность на всех диапазонах. В нем применены кварцевая стабилизация частоты и автоматический манипулятор упрощенной формы сигнала. Для удобства проведения тренировок без оператора в передатчике имеется электронное реле времени. Для телефонной работы можно использовать описанный выше модулятор.

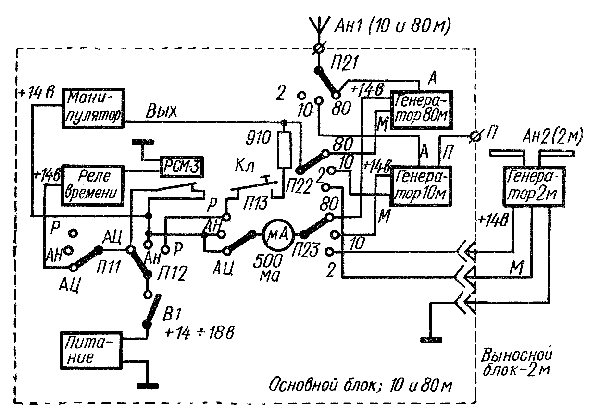

 Рис. 84. Функциональная схема трехдиапазонного передатчика
Функциональная схема передатчика приведена на рис. 84. Возможны три рода работы на каждом диапазоне (переключатель «Р» — «АН» — «АЦ»):
- Ручная работа «Р». Питание не поступает на манипулятор и реле времени, передача от руки идет при помощи ключа.
- Автоматическая передача непрерывно «АН». Манипулятор генерирует последовательность серий тире с периодом повторения серий 1,5 сек и количеством тире в серии от 1 до 5 согласно номеру «лисы». В описанном варианте — четыре тире.
- Автоматическая работа циклами «АЦ». Реле времени каждые 5 мин отключает на 4 мин питание от манипулятора и ВЧ-генератора с помощью реле РСМ-3.
Манипулятор (рис. 85) состоит из тактового мультивибратора (Т1, Т2) и триггера тире (ТЗ, Т4), который во время действия посылки длительностью около 1 сек от тактового мультивибратора работает как несимметричный мультивибратор, формируя для запуска задающего генератора серию прямоугольных импульсов — тире. Диод Д7 стабилизирует уровень импульсов. Конденсатор СЗ служит для того, чтобы срезом последнего тире в серии принудительно опрокинуть тактовый мультивибратор в состояние паузы. На эмиттеры транзисторов ТЗ и Т4 подано положительное смещение 0,6 в. Подбор емкостей времязадающих конденсаторов производят в следующем порядке: С4—длительность тире, С5 — пауза между тире (в три раза короче тире), С1 — количество тире в серии, С2 — пауза между сериями. Подбору предшествует проверка конденсаторов на утечку.
 Рис. 85. Манипулятор
Реле времени (рис. 86) — это несимметричный мультивибратор с большими постоянными времени базовых цепей. Емкости конденсаторов С6 (пауза) и С7 (работа) подбирают так, чтобы длительность цикла была примерно равна 5 мин при сеансе около 1 мин. Точная установка времени сеанса и паузы производится подбором резисторов в базовых цепях транзисторов Т5 и Т6.
 Рис. 86. Реле времени  Рис. 87. Генератор 80-м диапазона
Схемы генераторов ВЧ представлены на рис. 87—89. Задающие генераторы всех диапазонов работают только при подаче положительного смещения (в точку М) от манипулятора или ключа. Коллекторы выходных каскадов на диапазонах 10 и 80 м заземлены по постоянному току. На мощность этих генераторов влияют частота настройки контура задающего генератора и величина сопротивления в цепи смещения (манипуляции). На диапазоне 2 м двум каскадам усиления на основной частоте (Т15, Т16) предшествуют два утроителя частоты (Т13, Т14) на мощных транзисторах типа КТ602В.

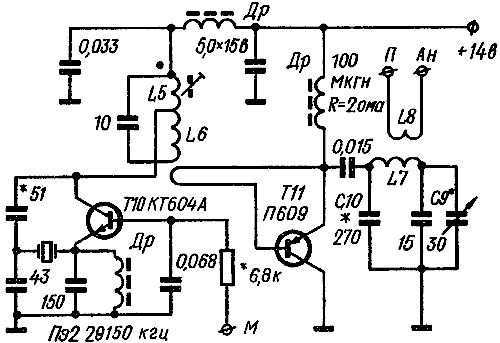

 Рис. 88. Генератор 10-м диапазона  Рис. 89. Генератор 2-м диапазона
Таблица 12 Обозначение на схемеKapкасТип намоткиПроводЧисло витковОтвод от виткаПримечание | L1 | 3-M | Внавал | ПЭЛШО 0,15 | 50 | 25-го | - | | L2, L3 | 3-M | » | ПЭВ-1 0,3 | 1 | — | Поверх L1 | | L4 | Полистирол диам. 10 мм | Сплошная рядовая | ПЭВ-1 0,3 | 52 | 2-го | Сердечник 400НН диам. 8Х25 мм | | L5 | Полистирол | То же | ПЭВ-1 0,5 | 20 | 5-го | Сердечник диам. 3Х10 мм μ=100 | | L6 | То же | — | ПМВ | 1 | — | Поверх L5 | | L7 | Бескарк. диам. 10 мм | Шаг 2 мм | Посеребр. диам. 1 мм | 15 | — | - | | L8 | To же | То же | ПМВ | 4 | — | Поверх L7 | | L9 | Полистирол диам. 10 мм | Сплошная | ПЭВ-1 0,5 | 20 | 1- и 10- го | - | | L10 | То же | » | ПМВ | 5 | — | Поверх L9 | | L11 | Бескарк. диам. 10 мм | Шаг 1.5 мм | ПЭВ-1 1,0 | 9 | - | — | | L12 | То же | То же | ПЭВ-1 1,0 | 3 | — | Поверх L11 | | L13, L15, L17 | » » | Шаг 2 мм | Посеребр. диам. 1 мм | 3 | — | — | | L14, L16 | Бескарк. диам. 13 мм | То же | ПЭВ-1 1,0 | 2 | — | Поверх L13 и L15 соотв. | | L18 | То же | » » | ПЭВ-1 1,0 | 2,5 | — | Поверх L17 |
Антенной на диапазонах 10 и 80 м может быть штырь высотой 1,5—4 м или провод длиной 6—10 м, возможно применение противовеса или заземления. На диапазоне 2 м применен полуволновый вибратор.
Данные катушек приведены в табл. 12.
Выносной блок ВЧ на диапазоне 2 м смонтирован в дюралюминиевом корпусе (рис. 90) размерами 60X35Х245 мм, сквозь экраны пропущены проходные конденсаторы и провода межкаскадных связей. Последние должны быть возможно короче. Вес блока со шнуром длиной 5,5 м около 800 г. Общий блок собран в кожухе размерами 140Х35Х400 мм (рис. 91). Отсек питания отделен перегородкой и обклеен изнутри стеклотканью. Выходные каскады генераторов ВЧ отделены от своих задающих экранами. Не рекомендуется монтировать манипулятор и реле времени вблизи выходных каскадов.

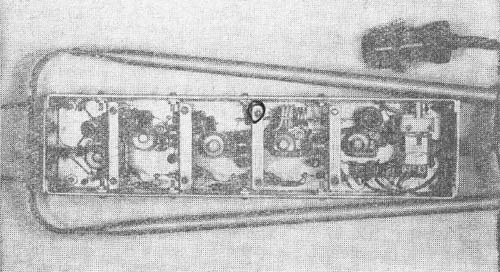

 Рис. 90. Компоновка генератора 2-м диапазоне  Рис. 91. Компоновка общего блока трехдиапазонного передатчика
|
