 Заголовок сообщения: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 07:25
Не в сети
Аватар пользователя

Зарегистрирован: Вс 06 апр 2008 00:00
Сообщений: 132
Откуда: Кингисепп KO49HI

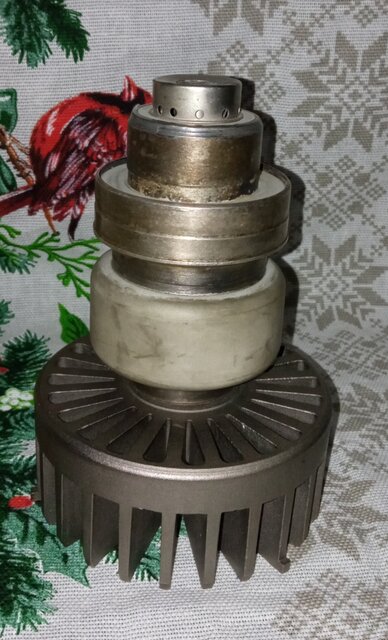

Здравствуйте. Помогите опознать лампу. Маркировки нет.


Вложения:
IMG_20211118_062347.jpg [ 304.35 Кб | Просмотров: 1992 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 09:10
Не в сети

Зарегистрирован: Пт 26 фев 2016 21:49
Сообщений: 1026
Откуда: Славянка
Скорее всего ГИ-39Б. Был у меня УМ на такой лампе, "классная весЧь", кило выдавал.

_________________
Анатолий Анатольевич. ex.( RA0C, EY9AF, RA6XPL, RA6PS, RA6PGY).


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 10:10
Не в сети
Аватар пользователя

Зарегистрирован: Вс 06 апр 2008 00:00
Сообщений: 132
Откуда: Кингисепп KO49HI
Спасибо. Посмотрел её характеристики так у неё 440 Вт на аноде рассеиваемой. С неё максимум 500 Вт можно снять а размеры чуть ли не в 2 раза больше чем ги7б.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 10:43
Не в сети

Зарегистрирован: Пт 26 фев 2016 21:49
Сообщений: 1026
Откуда: Славянка
Нет, не так, 440 Вт это рассеиваемая мощность на аноде, это не выходная мощность лампы. У ГУ-50 рассеиваемая мощность на аноде 40 Вт, но при этом с нее снимают 100-110 Вт выходной мощности. На рассеиваемую мощность смотрят при выборе источника анодного питания, так например, если Мы решили "подвести" к аноду 1300-1400 Вт, то рассеиваемая мощность на аноде лампы, при КПД 70% составит 390-420 Вт, а выходная 910-980 Вт, как-то так.

_________________
Анатолий Анатольевич. ex.( RA0C, EY9AF, RA6XPL, RA6PS, RA6PGY).


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 11:31
Не в сети
Аватар пользователя

Зарегистрирован: Вс 06 апр 2008 00:00
Сообщений: 132
Откуда: Кингисепп KO49HI
КПД лампового каскада в линейном режиме SSB 60-65 %.Конечно в пиковой мощности можно снять 1 кВтак как средняя мощность будет меньше,но в CW и цифре этого не сделать.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 11:33
Не в сети
Аватар пользователя

Зарегистрирован: Вс 06 апр 2008 00:00
Сообщений: 132
Откуда: Кингисепп KO49HI
С ГУ 50 снимают в режиме SSB ,а в CW при такой мощности они долго не выдержат.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 12:08
Не в сети

Зарегистрирован: Пт 26 фев 2016 21:49
Сообщений: 1026
Откуда: Славянка
Ну, почему не выдержат? Если не превышена мощность рассеивания на аноде, что случится с лампой? Лампы ГУ-74б, рассеиваемая мощность около 600 Вт - выходная до 1 кВт, ГУ-81м, рассеиваемая 450 Вт - выходная до 1 кВт, ГК-71, рассеиваемая мощность 125 Вт (одна лампа), а две лампы выдают 1 кВт. Когда лампа с заземленной(-ными) сетками, то с нее можно снять гораздо больше мощности.

_________________
Анатолий Анатольевич. ex.( RA0C, EY9AF, RA6XPL, RA6PS, RA6PGY).


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 12:20
Не в сети
Аватар пользователя

Зарегистрирован: Вс 06 апр 2008 00:00
Сообщений: 132
Откуда: Кингисепп KO49HI
Вы пишите что снимают, а я вам о паспортных режимах ламп. Мощность рассеивания при указанных вами режимах в 1 кВт если вы встанете в режим тональника всегда будет превышена .В SSB из за значений пикфактора да, средняя мощность будет ниже и они работать будут.Вот в режим В когда КПД каскады выше можно снять 1 кВт,но это только в CW.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 12:42
Не в сети

Зарегистрирован: Пт 26 фев 2016 21:49
Сообщений: 1026
Откуда: Славянка
Почему будет превышена? Как Вы высчитаете? Вот смотрите: Вам нужно получить 1 кВт, КПД каскада 70%, значит нужно подвести к аноду лампы мощность от БП на 30% больше, т.е. приблизительно 1450 Вт, а так как КПД у нас 70%, то 30% останется и будет рассеиваться на аноде. Из 1450 Вт - 30% это 435 Вт, так что этот паспортный показатель не превышен.

_________________
Анатолий Анатольевич. ex.( RA0C, EY9AF, RA6XPL, RA6PS, RA6PGY).


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 13:05
Не в сети

Зарегистрирован: Чт 01 янв 2009 01:00
Сообщений: 12
Откуда: Ломоносов
Лампа очень похожа на ГС-31Б


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 13:17
Не в сети
Аватар пользователя

Зарегистрирован: Вс 06 апр 2008 00:00
Сообщений: 132
Откуда: Кингисепп KO49HI
Все равно останемся каждый при своём мнении


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 13:29
Не в сети
Аватар пользователя

Зарегистрирован: Вс 06 апр 2008 00:00
Сообщений: 132
Откуда: Кингисепп KO49HI
Так как в режимах работы AB1, B и C анодный ток носит импульсный характер и протекает через лампу менее периода, коэффициент полезного действия оказывается выше, чем в классе А, и составляет: в классе АВ1 - 50...55%, в классе В - 60...70%, в классе С - 80...90%


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 13:43
Не в сети
Аватар пользователя

Зарегистрирован: Вс 06 апр 2008 00:00
Сообщений: 132
Откуда: Кингисепп KO49HI

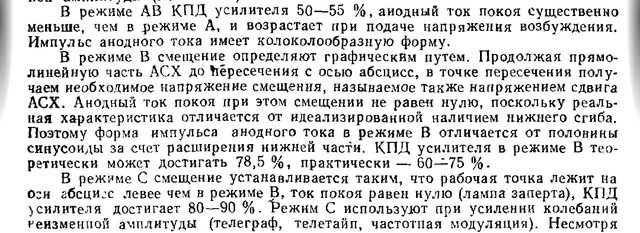

Справочник радиолюбителя Бунин Яйленко


Вложения:
IMG_20211118_123722.jpg [ 252.16 Кб | Просмотров: 1818 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 14:47
Не в сети
DF (Direction-Finder) and ex UA1CFX
Аватар пользователя

Зарегистрирован: Сб 02 фев 2008 01:00
Сообщений: 7273
Откуда: Санкт-Петербург
RL1L писал(а):
У ГУ-50 рассеиваемая мощность на аноде 40 Вт, но при этом с нее снимают 100-110 Вт выходной мощности.

Ага, в катод её и снимают. Мешочек ламп только надо иметь к такому УМ. :mrgreen:

_________________
Вадим


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: Генераторная лампа
СообщениеДобавлено: Чт 18 ноя 2021 17:42
Не в сети

Зарегистрирован: Пт 26 фев 2016 21:49
Сообщений: 1026
Откуда: Славянка
Вот несколько видео о работе УМ на 4хГУ-50.
https://www.youtube.com/watch?v=yqefm6bbizU
https://www.youtube.com/watch?v=gFoB3TaiKM0
